Kakve su performanse brtvljenja metalnog ventila za sjedalo pod različitim pritiscima?
Kao iskusni dobavljač metalnih ventila, iz prve sam ruke bio svjedok kritične uloge koje ove komponente igraju u raznim industrijskim primjenama. Performanse brtvljenja metalnog ventila za sjedalo pod različitim pritiscima tema je koja zahtijeva u istraživanju dubine, posebno uzimajući u obzir raznolika i često oštra okruženja u kojima ti ventili djeluju.
Razumijevanje metalnih ventila sjedala
Metalni ventili za sjedalo dizajnirani su tako da osiguraju pouzdano isključivanje i kontrolu protoka u sustavima gdje standardna elastomerna sjedala možda nisu prikladna. Obično se koriste u visokoj temperaturi, visokom tlaku i korozivnom okruženju. Metalno sučelje za brtvljenje metala nudi vrhunsku izdržljivost i otpornost na habanje, eroziju i kemijski napad u usporedbi s tradicionalnim sjedalima ventila.
Osnovni princip metalnog ventila za sjedalo je stvaranje čvrstog brtve između diska ventila i sjedala kroz mehanički kontakt. Taj se kontakt održava silom koja se vrši na disku, što može biti posljedica tlaka fluida, sile aktuatora ili kombinacije oba.
Performanse zapečaćenja pri niskim pritiscima
Pri malim pritiscima, performanse brtvljenja metalnog ventila sjedala prvenstveno se određuju površinskim završetkom i poravnanjem diska i sjedala ventila. Glatka površinska završna obrada i na disku i sjedalu smanjuje vjerojatnost da će staze curenja. Čak i pri malim pritiscima, bilo kakve mikroskopske nepravilnosti mogu omogućiti da tekućina prođe.
Pravilno usklađivanje je također presudno. Neposredovanje može uzrokovati neujednačen kontakt između diska i sjedala, što dovodi do lokaliziranih područja visokog stresa i potencijalnog curenja. U primjeni s niskim tlakom, sila pokretača može igrati značajniju ulogu u postizanju tijesnog pečata. Na primjer, u ručno upravljanom metalnom ventilu sjedala, operater mora osigurati da je ventil potpuno zatvoren kako bi izvršio dovoljno sile na disk da stvori brtvu.
Međutim, važno je napomenuti da pri izuzetno niskim pritiscima tekućina može imati tendenciju protoka kroz mikro -praznine zbog kapilarnog djelovanja. To može biti izazov u aplikacijama u kojima je potrebno nula i curenje. Da bi se to riješilo, neki metalni ventili za sjedalo dizajnirani su s dodatnim značajkama brtvljenja, poput mekih umetnica ili mehanizama za utovar.
Performanse zapečaćenja pri srednjim pritiscima
Kako se tlak povećava na srednje razine, sam tlak tekućine počinje značajnije pridonijeti sili brtvljenja. Tekućina djeluje na disk ventila, gurajući ga na sjedalo. To može poboljšati performanse brtvljenja sve dok su komponente ventila dizajnirane tako da izdrže povećani tlak.
Svojstva materijala diska i sjedala ventila postaju kritičnija pri srednjim pritiscima. Korišteni metal mora imati dovoljnu čvrstoću i tvrdoću da bi se odupirao deformaciji pod pritiskom. Na primjer, nehrđajući čelik je popularan izbor za metalne ventile sjedala u primjeni srednjeg tlaka zbog njegove dobre kombinacije čvrstoće i otpornosti na koroziju.
U sustavima srednjeg tlaka, na performanse brtve može utjecati i temperatura. Kako se tlak povećava, temperatura može porasti zbog trenja i kompresije tekućine. To može uzrokovati toplinsko širenje komponenti ventila, što može ili poboljšati ili smanjiti performanse brtvljenja, ovisno o dizajniranju i odabiru materijala.
Performanse zapečaćenja pri visokim pritiscima
Primjene visokog pritiska predstavljaju najizazovnije uvjete za metalne ventile sjedala. Pri visokim pritiscima, komponente ventila podvrgnute su ekstremnim silama, a bilo koji mali nedostatak u dizajnu ili proizvodnji može dovesti do katastrofalnog neuspjeha.
Dizajn sjedišta ventila i diska mora se optimizirati za ravnomjerno raspoređivanje sila visokog pritiska. To često uključuje korištenje specijaliziranih geometrija, poput stožanih ili sferičnih sjedala, što može pružiti bolji kontakt i brtvljenje pod visokim pritiscima.
Odabir materijala od najveće je važnosti pri visokim pritiscima. Legure visoke čvrstoće, poput Inconel ili Hastelloy, obično se koriste u metalnim ventilima sa visokim pritiskom. Te legure mogu podnijeti visoke napone i oduprijeti se koroziji i eroziji uzrokovanim protokom tekućine visoke brzine.
Drugi čimbenik koji treba uzeti u obzir pri visokim pritiscima je potencijal propuštanja tekućine kroz stabljiku ventila. STEM brtva mora biti dizajnirana tako da izdrži visoke pritiske i spriječi da tekućina pobjegne duž stabljike. To može uključivati korištenje više elemenata za brtvljenje ili napredne tehnologije brtvljenja.
Utjecaj različitih tekućina na performanse brtvenih
Vrsta tekućine koja teče kroz metalni ventil sjedala također može imati značajan utjecaj na njegove performanse brtvljenja. Na primjer, korozivne tekućine mogu oštetiti disk ventila i sjedalo s vremenom, smanjujući učinkovitost brtvljenja. U takvim je slučajevima izbor materijala otpornih na koroziju.
Viskozne tekućine mogu zahtijevati različite strategije brtvljenja u usporedbi s tekućinama niske viskoznosti. Tekućine visoke viskoznosti mogu stvoriti veću otpornost na protok, što može utjecati na silu brtvljenja i sposobnost ventila da se otvori i glatko zatvaraju.
Naš asortiman i rješenja proizvoda
Kao dobavljač metalnih ventila za sjedalo, nudimo širok raspon ventila dizajniranih tako da ispunjavaju zahtjeve za brtvljenjem različitih pritisaka. Naši se ventili proizvode s najkvalitetnijim materijalima i naprednim tehnikama proizvodnje kako bi se osigurale optimalne performanse brtvljenja.

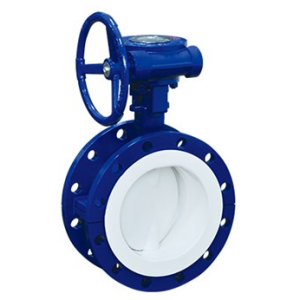

ImamoVentil leptira za crv s crvomkoji kombinira prednosti PTFE obloge za otpornost na koroziju i pokretača gliča za pouzdan rad. Ovaj je ventil pogodan za različite raspone tlaka i može pružiti izvrsne performanse brtvljenja u različitim fluidnim okruženjima.
NašeVentil za pneumatsku prirubnicu leptiradizajniran je za aplikacije gdje je potrebna brza i precizna kontrola. Pneumatski pokretač može pružiti potrebnu silu za postizanje tijesnog brtve pri različitim pritiscima, a dizajn prirubnice osigurava jednostavnu ugradnju i održavanje.
ASkinuti ventil za leptir leptiraU našoj liniji proizvoda je kompaktno i lagano rješenje. To je dobro - prikladno za primjenu s niskim i srednjim pritiskom, koji nude dobre performanse brtvljenja sa svojim jedinstvenim dizajnom split -vafera.
Kontaktirajte za nabavu i savjetovanje
Ako vam je potreban metalni ventil za sjedalo za vašu specifičnu primjenu, bilo da se radi o niskom tlaku, srednjem tlaku ili sustavu visokog pritiska, mi smo tu da pomognemo. Naš tim stručnjaka može vam pružiti detaljne informacije o našim proizvodima, pomoći vam u odabiru pravog ventila za vaše potrebe i ponuditi tehničku podršku tijekom cijelog postupka nabave.
Razumijemo da je svaka aplikacija jedinstvena i posvećeni smo pružanju prilagođenih rješenja kako bismo ispunili vaše zahtjeve. Kontaktirajte nas danas kako biste započeli raspravu o potrebama vaših ventila i istražili kako naši metalni ventili mogu poboljšati performanse i pouzdanost vašeg sustava.
Reference
- ASME Boiler i tlačni broj plovila, Odjeljak VIII, Odjel 1: Pravila za izgradnju plovila pod tlakom
- API 6D: Specifikacija za ventile cjevovoda
- ISO 5208: Industrijski ventili - Ispitivanje tlaka ventila
