U području sustava za kontrolu tekućina, kuglasti ventili igraju presudnu ulogu. Kao posvećeni dobavljač kuglastih ventila, svjedočio sam iz prve ruke važnosti razumijevanja razlika između ručnih i automatiziranih kuglastih ventila. Ovo je znanje ključno za kupce kako bi donosili informirane odluke na temelju svojih specifičnih potreba.
Strukturni i operativni principi
Ručni kuglasti ventili
Ručni kuglasti ventili imaju relativno jednostavnu strukturu. Obično se sastoje od tijela ventila, poklopca ventila, stabla ventila, diska ventila i ručnog kotača za rad. Kada se ručni kotač okrene u smjeru kazaljke na satu, stablo ventila se pomiče prema dolje, gurajući disk ventila prema sjedištu ventila, zatvarajući ventil i zaustavljajući protok tekućine. Obrnuto, okretanjem ručnog kotača u smjeru suprotnom od kazaljke na satu podiže se stablo ventila i disk ventila, dopuštajući tekućini da prođe.
Jednostavnost njihovog dizajna čini ručne kuglaste ventile lakima za razumijevanje i rukovanje. Često se koriste u primjenama gdje protok ne treba često podešavati ili gdje je sustav relativno malen. Na primjer, u nekim malim industrijskim postrojenjima ili stambenim vodovodnim sustavima, ručni kuglasti ventili mogu učinkovito kontrolirati uključivanje/isključivanje i podešavanje protoka vode, plina ili drugih tekućina. Mnoge staromodne tvornice još uvijek se oslanjaju na ove ventile zbog njihove pouzdanosti i lakoće održavanja.
Automatizirani globus ventili
S druge strane, automatizirani kuglasti ventili imaju složeniju strukturu. Uz osnovne komponente koje se nalaze u ručnim kuglastim ventilima, oni su opremljeni pokretačem. Aktuator se može napajati električnom energijom, pneumatskom energijom ili hidrauličkom energijom. Električni aktuatori popularni su zbog svoje točnosti i jednostavne integracije s kontrolnim sustavima. Pneumatski aktuatori su omiljeni zbog svoje brze reakcije i prikladnosti za eksplozivna ili opasna okruženja. Hidraulički aktuatori daju visok izlazni moment, što ih čini idealnim za primjene velikog promjera ili visokog tlaka.
Radom automatiziranih kuglastih ventila upravljaju signali iz vanjskog upravljačkog sustava. Ovaj sustav može biti jednostavan prekidač za uključivanje i isključivanje, programabilni logički kontroler (PLC) ili napredniji sustav nadzorne kontrole i prikupljanja podataka (SCADA). Kada se primi upravljački signal, aktuator pokreće stablo ventila da pomiče disk ventila, prilagođavajući otvor ventila i tako kontrolirajući protok tekućine. U modernim industrijskim procesima, automatizirani kuglasti ventili često se koriste u velikim kemijskim postrojenjima, postrojenjima za proizvodnju električne energije i rafinerijama nafte, gdje je potrebna precizna kontrola protoka tekućine u stvarnom vremenu.
Usporedba performansi
Točnost kontrole protoka
Ručni kuglasti ventili nude relativno ograničenu točnost kontrole protoka. Operater ručno podešava otvor ventila, a stupanj otvaranja ovisi o iskustvu i procjeni operatera. To može dovesti do nedosljednih protoka, posebno kada je potrebno fino podešavanje. Na primjer, u sustavu grijanja koji zahtijeva precizan protok tople vode za održavanje konstantne temperature, ručni kuglasti ventil može imati problema s pružanjem potrebne točnosti.
Međutim, automatizirani kuglasti ventili mogu postići visoku preciznost kontrole protoka. Upravljački sustav može točno prilagoditi otvaranje ventila prema unaprijed postavljenim parametrima ili povratnim informacijama u stvarnom vremenu od senzora. U procesu kemijske reakcije gdje je točna količina protoka reaktanta kritična za rezultat reakcije, automatizirani kuglasti ventil može precizno kontrolirati brzinu protoka, osiguravajući stabilnost i kvalitetu reakcije.
Brzina odziva
Ručni kuglasti ventili imaju relativno malu brzinu odziva. Operater mora fizički okrenuti ručni kotač, a vrijeme potrebno za otvaranje ili zatvaranje ventila ovisi o veličini ventila i fizičkoj snazi operatera. U hitnoj situaciji kada je potrebno brzo isključivanje, ručni kuglasti ventili možda neće moći reagirati na vrijeme.
Automatizirani kuglasti ventili mogu brzo reagirati na upravljačke signale. Električni aktuatori mogu otvoriti ili zatvoriti ventil u roku od nekoliko sekundi, dok pneumatski aktuatori u nekim slučajevima čak mogu postići vrijeme odziva na razini milisekundi. U cjevovodu gdje se nagle promjene tlaka moraju brzo prilagoditi, automatizirani kuglasti ventil može se brzo prilagoditi novim uvjetima, sprječavajući potencijalno oštećenje sustava.
Pouzdanost i održavanje
Ručni kuglasti ventili općenito se smatraju pouzdanima zbog svoje jednostavne strukture. Imaju manje komponenti koje se mogu pokvariti, a održavanje uglavnom uključuje zamjenu istrošenih diskova ili osovina ventila. Proces održavanja relativno je jednostavan i često ga na licu mjesta može izvesti osoblje za opće održavanje.
Automatizirani kuglasti ventili, iako nude visoku učinkovitost, imaju složenije komponente. Pokretač, upravljački sustav i povezani električni ili pneumatski priključci trebaju redoviti pregled i održavanje. Kvar u pogonu ili sustavu upravljanja može uzrokovati neispravan rad ventila. Međutim, uz pravilno održavanje i nadzor, automatizirani kuglasti ventili također mogu pružiti dugoročnu pouzdanu uslugu. U nekim kritičnim primjenama često se instaliraju rezervni kontrolni sustavi i redundantni aktuatori kako bi se osigurala pouzdanost sustava.
Scenariji primjene
Ručni kuglasti ventili
Ručni kuglasti ventili naširoko se koriste u situacijama kada su ekonomičnost i jednostavnost ključni. Na primjer, u nekim ruralnim vodoopskrbnim sustavima ručni kuglasti ventili ugrađeni su na glavni dovod vode i grane cijevi. Ovim ventilima lako upravlja lokalno osoblje za održavanje, a njihova relativno niska cijena čini ih prikladnima za tako male proračunske projekte. Druga primjena je u malim HVAC sustavima u stambenim zgradama. Vlasnici kuća ili radnici na održavanju mogu jednostavno prilagoditi protok tople ili hladne vode okretanjem kotačića na ručnom kružnom ventilu, kontrolirajući unutarnju temperaturu.
Automatizirani globus ventili
Automatizirani kuglasti ventili nezamjenjivi su u industrijskim primjenama velikih razmjera i visoke preciznosti. U petrokemijskoj industriji, gdje se svaki dan obrađuju tisuće tona nafte i plina, automatizirani kuglasti ventili koriste se za preciznu kontrolu protoka sirovina, međuproizvoda i finalnih proizvoda u cjevovodima. Mogu se integrirati s cjelokupnim sustavom upravljanja tvornice, osiguravajući glatko i sigurno odvijanje proizvodnog procesa. U postrojenjima za proizvodnju električne energije, posebno u nuklearnim elektranama, automatizirani kuglasti ventili koriste se za kontrolu protoka rashladne tekućine, pare i drugih tekućina, gdje je precizna i pouzdana kontrola od najveće važnosti za sigurnost i učinkovitost procesa proizvodnje električne energije.
Neki od naših preporučenih kuglastih ventila
Kao dobavljač ventila, želio bih ukratko predstaviti neke od naših visokokvalitetnih proizvoda.
- Američki standardni ručni kuglasti ventil: Ovaj ventil je u skladu sa strogim američkim standardima, osiguravajući visokokvalitetne performanse. Izrađen je od izdržljivih materijala, pogodnih za razne primjene kontrole tekućine. Njegov jednostavan rad čini ga popularnim izborom za mnoge industrijske i komercijalne korisnike.
- Vijčani kuglasti ventil tipa B: Navojni kuglasti ventil tipa B ima jedinstvenu navojnu konstrukciju koja pruža precizniju kontrolu protoka. Često se koristi u primjenama gdje je potrebno fino podešavanje protoka tekućine, kao što su neki precizni kemijski procesi.

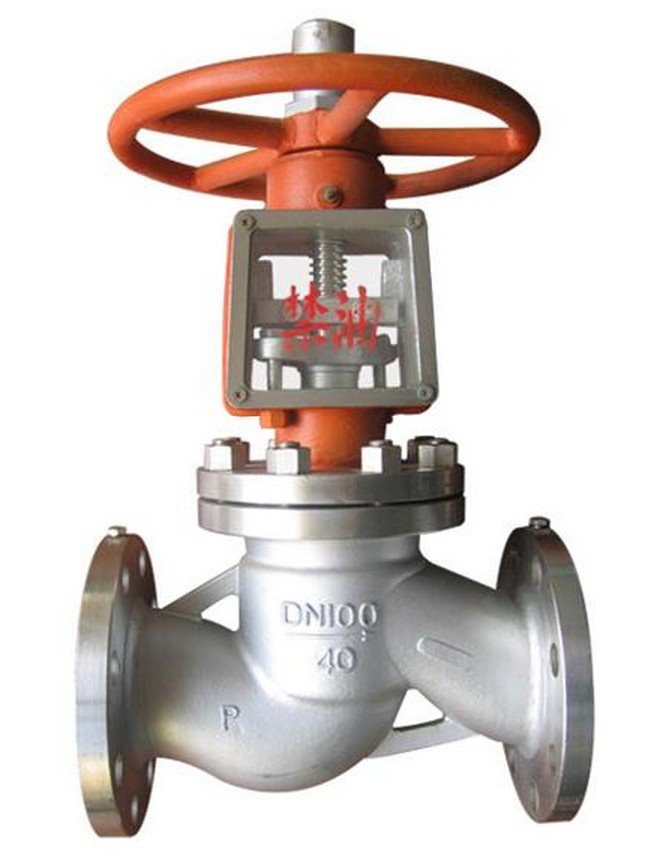

- Ventil s prirubnicom od nehrđajućeg čelika: Izrađen od visokokvalitetnog nehrđajućeg čelika, ovaj ventil ima izvrsnu otpornost na koroziju. Dizajn spoja s prirubnicom olakšava instalaciju i rastavljanje, pogodan za upotrebu u teškim okruženjima kao što su pomorska ili kemijska postrojenja.
Zaključak
Zaključno, razlike između ručnih i automatiziranih kuglastih ventila značajne su u pogledu strukture, izvedbe i scenarija primjene. Ručni kuglasti ventili su jednostavni, ekonomični i prikladni za male i manje kritične primjene. Automatizirani kuglasti ventili, s druge strane, nude visoku preciznost upravljanja, brzi odgovor i bitni su za velike industrijske procese visoke tehnologije.
Ako ste u procesu odabira kružnih ventila za svoj projekt, ključno je pažljivo razmotriti svoje specifične zahtjeve, kao što su točnost kontrole protoka, brzina odziva, proračun i mogućnosti održavanja. Kao profesionalni dobavljač kuglastih ventila, imamo širok raspon proizvoda koji zadovoljavaju vaše različite potrebe. Bez obzira trebate li jednostavan ručni kuglasti ventil ili sofisticirani automatizirani, možemo vam pružiti najbolja rješenja. Ako imate bilo kakvih pitanja ili ste zainteresirani za naše proizvode, slobodno nas kontaktirajte radi detaljnog razgovora i pregovora o nabavi.
Reference
- Smith, J. (2018). Priručnik o tehnologiji ventila. New York: Industrial Press.
- Johnson, R. (2019). Sustavi kontrole fluida u modernim industrijama. London: Elsevier.
- Brown, A. (2020). Napredak u dizajnu i primjeni kuglastog ventila. Tokio: Wiley - Japan.
