Uvod:

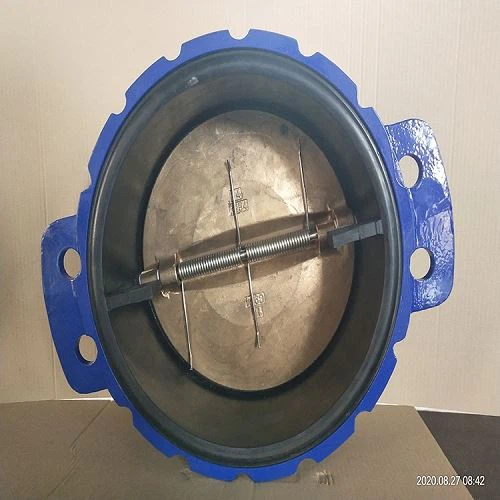

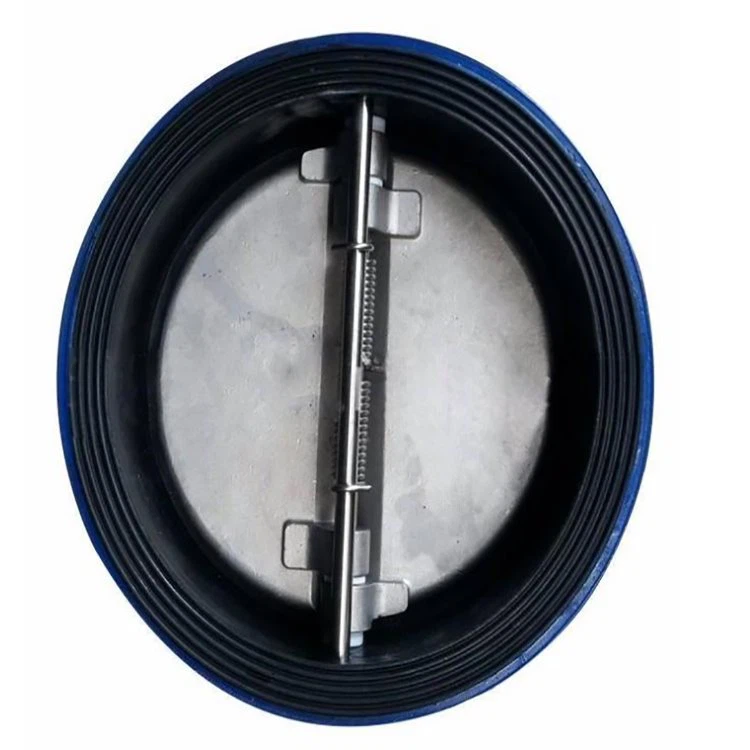

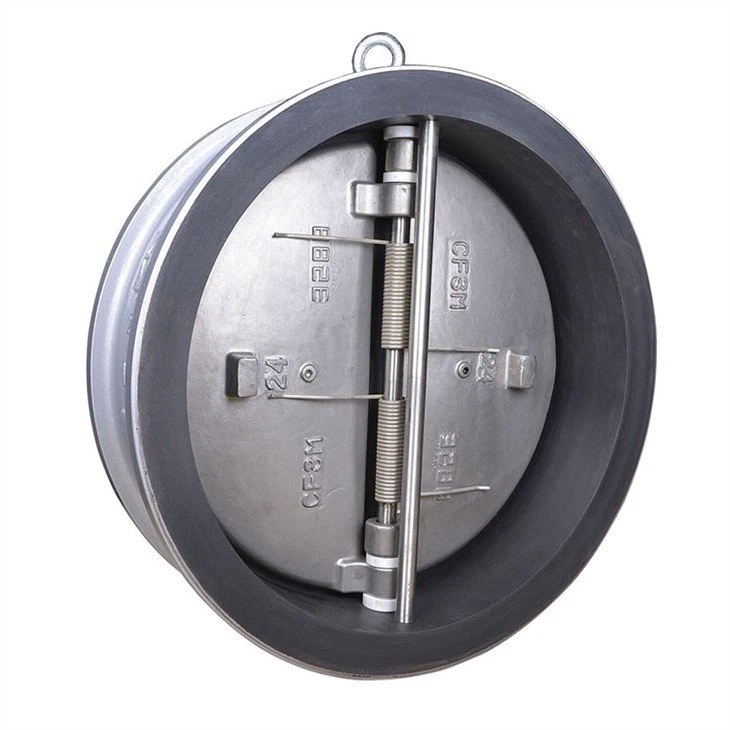

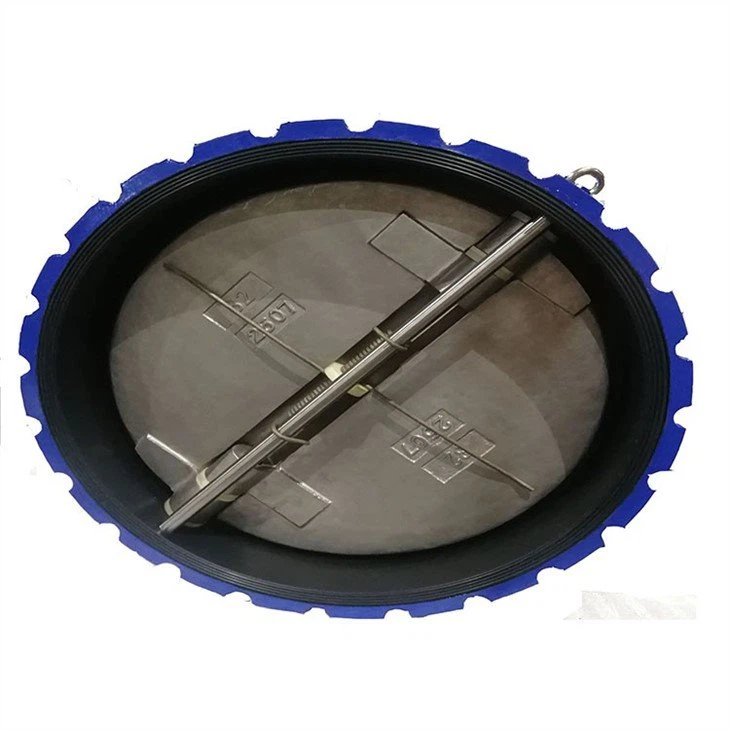

Gumeni nepovratni ventil s punim{0}}poklopcem je vrsta automatskog ventila koji ovisi o protoku samog medija i automatski otvara i zatvara disk ventila kako bi spriječio obrnuti protok medija. Spada u nepovratni ventil tipa zakretnog tipa steznog diska. Proizvod ima karakteristike malog volumena, širokog kanala protoka, niskog koeficijenta otpora i brzog zatvaranja Kako bi se osiguralo da svaki disk sjeda u pravu poziciju, ventil dizajnira šarke, kako bi imao dovoljno prostora za utikač ventila kai xuan, i neka disk pravi puni kontakt s ventilom sjedišta ventila, gumeni nepovratni ventil u potpuno otvorenim uvjetima, gotovo neometan tlak tekućine, tako da je pad tlaka na ventilu relativno mali.
Primjena:
Pogodno za gradsku, industrijsku i{0}}obujnicu za vodoopskrbu, odvodnu mrežu.
Opis:
Gumeni nepovratni ventil s punim{0}}poklopcem ima tip pločice, tip dva se obično koristi. H77X, H77J puni-gumeni nepovratni ventil sastavljen je od tijela ventila, diska ventila, stabla ventila i opruge i drugih dijelova, pomoću spojnog spoja. Zbog kratkog zatvaranja diska i opruge, pojava vodenog udara može se značajno smanjiti. Budući da je duljina njegove strukture kraća od općeg nepovratnog ventila, prikladniji je za mjesta s ograničenim prostorom za ugradnju.
|
|
Specifikacija:
|
Veličina ventila: |
2"-32" |
|
Klasa tlaka: |
125LB-150LB(PN6-PN25) |
|
Materijali: |
&G40, WCB, CF8, CF8M, CF3, CF3M, |
|
Standardi dizajna i proizvodnje: |
BS 5153, EN 12334, API 594, API 6D |
|
Standardi licem u lice: |
BS 5155, EN 558-1, ISO5752-16, API594, API 6D |
|
Standardi dimenzija prirubnice: |
DIN 2501 PN10 PN16, BS 4504 PN10 PN16, ASME B16.1 125LB, 150LB |
|
Standardi tlačnog ispitivanja: |
DIN 3230 dio 3, API 598, EN 12266-1 |
|
Certifikati kvalitete/proizvoda: |
CE, ACS, WRAS, TS... |
|
Vrste procesnih povezivanja |
Tip pločice/prirubnice |
|
Primjenjivi medij |
Slatka voda, kanalizacija, morska voda, zrak, para, hrana, lijekovi, sve vrste ulja, kiselina, lužina itd. |
