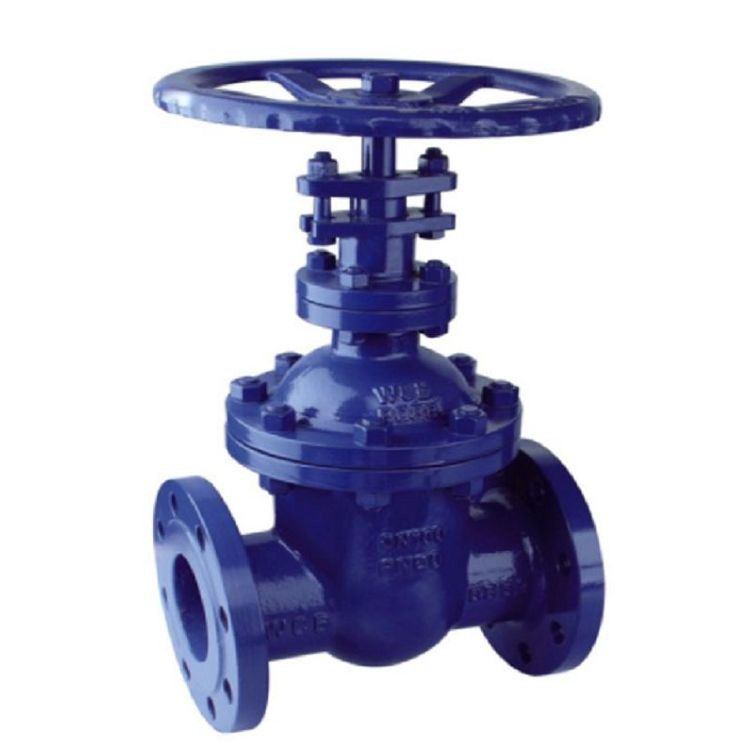

Zasun s prirubnicom bez vretena Z45H

Uvođenje zasuna s nedižućom prirubnicom Z45H:

Nepodižući zasun Z45H naziva se i zasun s rotirajućom šipkom (također se naziva nedižući klinasti zasun). Matica vretena nalazi se na vratima, a ručni kotač okreće vreteno kako bi se zakretala i podizala vrata. Obično se na dnu stabljike nalazi trapezoidna nit. Prolaskom kroz navoj na dnu ventila i utor za vođenje na disku, rotacijsko gibanje prelazi u pravocrtno, odnosno radni moment se mijenja u radni potisak. Kada je ventil otvoren, put protoka je slobodan kada je visina dizanja zasuna jednaka veličini ventila 1:1, ali ovaj položaj se ne može nadzirati tijekom rada. U stvarnoj uporabi, vrh stabljike kao oznaka, odnosno položaj nepomicanja, kao njegov potpuno otvoren položaj. Uzimajući u obzir temperaturne promjene, koje dovode do fenomena zaključavanja, obično otvorite do gornjeg položaja, a zatim natrag 1/2~1 okretaja, kao položaj potpuno otvorenog ventila. Stoga je potpuno otvoren položaj ventila određen položajem zasuna (tj. hodom).

Primjena:

Zasun s prirubnicom bez dizanja Z41H, primjenjuje se za vodu iz slavine, kanalizaciju, građevinarstvo, naftu, kemikalije, hranu, lijekove, tekstil, električnu energiju, brodogradnju, metalurgiju, energetski sustav itd.

Opis:

Značajke proizvoda:

1, Upravljač i vreteno ventila spojeni su zajedno i relativno nepomični kada je ventil s nedižućim vretenom uključen i isključen. Otvara se i zatvara okretanjem stabla ventila u fiksnoj točki kako bi se disk ventila potjerao prema gore i spustio zasun.

2. Njegov vijak za podizanje samo se okreće i nikada se ne pomiče gore-dolje. Izložena je samo šipka, a matica je pričvršćena na ploču vrata. Matice su pričvršćene na vrata koja se podižu okretanjem vijka, bez vidljivog okvira vrata.

3. Nema vidljive poluge vijka, naprotiv, može se vidjeti zasunom prirubnice uzdižućeg vretena.

Specifikacija:
